Trycket i värmesystemet sjunker när vatten eller luft lämnar den slutna kretsen, när systemet kallnar eller när expansionskärlet inte längre kan ta upp vattnets volymförändringar korrekt. En mindre variation mellan kall och varm anläggning är normal, men återkommande tryckfall efter påfyllning tyder på att det finns en bakomliggande orsak. Vanliga förklaringar är luftning av radiatorer, små läckage, en säkerhetsventil som släpper ut vatten eller ett expansionskärl med fel förtryck eller skadat membran.
Vad visar trycket i värmesystemet?
Manometern visar övertrycket i den slutna värmekretsen i förhållande till omgivande lufttryck. Trycket behövs för att hålla hela systemet vattenfyllt, även vid den högst placerade radiatorn eller golvvärmefördelaren. Om trycket blir för lågt kan luft dras in i systemets övre delar, cirkulationen försämras och radiatorer börja låta eller förbli delvis kalla.
Vilket värde som är rätt beror bland annat på höjdskillnaden mellan manometern och värmesystemets högsta punkt. Ett flervåningshus behöver normalt ett högre kalltryck än en enplansvilla där värmepump, expansionskärl och radiatorer ligger nära varandra i höjdled. Därför är det missvisande att säga att trycket i värmesystemet alltid ska vara exakt ett visst antal bar.
I en diskussion på Byggahus ställs just frågan om 0,3 eller 1 bar är rätt i en villa med källare. Svaren varierar eftersom deltagarna väger in både byggnadshöjd, systemtemperatur och expansionskärlets förtryck. Tråden om vilket tryck expansionskärlet ska ha visar varför ett enskilt standardvärde inte bör användas utan att installationens förutsättningar först kontrolleras. Forumet är ett praktiskt diskussionsunderlag, inte en ersättning för tillverkarens anvisningar eller en teknisk bedömning.
Därför ändras trycket när temperaturen ändras
Vatten ökar i volym när det värms upp. I en sluten värmekrets innebär det att systemtrycket stiger när värmepumpen eller pannan höjer vattentemperaturen. När anläggningen svalnar minskar volymen igen och trycket går ned.
Det innebär att trycket i värmesystemet ska jämföras vid samma driftförhållanden. Ett värde avläst när radiatorerna är kalla kan inte jämföras direkt med ett värde som registreras när hela systemet arbetar med hög framledningstemperatur. Skillnaden mellan kallt och varmt system ska däremot inte vara extrem. Kraftiga svängningar kan tyda på att expansionskärlet är felaktigt inställt, för litet eller inte längre fungerar.
Anteckna därför både systemtemperatur och manometerns värde. Om trycket i värmesystemet exempelvis är stabilt när anläggningen är varm men faller nära noll när den kallnar, är det mer informativt än en ensam avläsning.
Expansionskärlet ska jämna ut tryckförändringarna
Expansionskärlets uppgift är att skapa utrymme för vattnets volymökning. I ett vanligt slutet membrankärl skiljs systemvattnet från en gasfylld sida av ett flexibelt membran. När vattnet värms och expanderar pressas membranet mot gasvolymen, vilket begränsar tryckökningen i rör och radiatorer. Den grundläggande funktionen beskrivs i översikten om expansionskärl, även om sidan själv är markerad som bristfälligt källbelagd och därför inte bör användas för dimensionering eller exakta inställningsvärden.
Förtrycket på kärlets gassida är inte samma sak som trycket i värmesystemet. Förtrycket måste anpassas till den statiska höjden och kontrolleras när vattensidan är avlastad. Att mäta direkt på kärlets ventil medan det fortfarande står under fullt systemtryck ger inte ett tillförlitligt besked om kärlets verkliga förtryck.
Normal variation eller ett fel som behöver hittas?
Ett mindre tryckfall efter att radiatorer har luftats kan vara normalt eftersom luft och ibland en mindre mängd vatten har lämnat systemet. Samma sak gäller när anläggningen går från varm vinterdrift till ett kallare viloläge.
Det är däremot inte normalt att trycket i värmesystemet behöver fyllas på varje vecka eller fortsätter att falla efter varje återställning. Då ska man inte bara tillföra mer vatten, utan ta reda på vart trycket tar vägen. I nästa etapp går vi igenom hur läckage, säkerhetsventil, luftning och felvisande manometer kan orsaka just det mönstret.

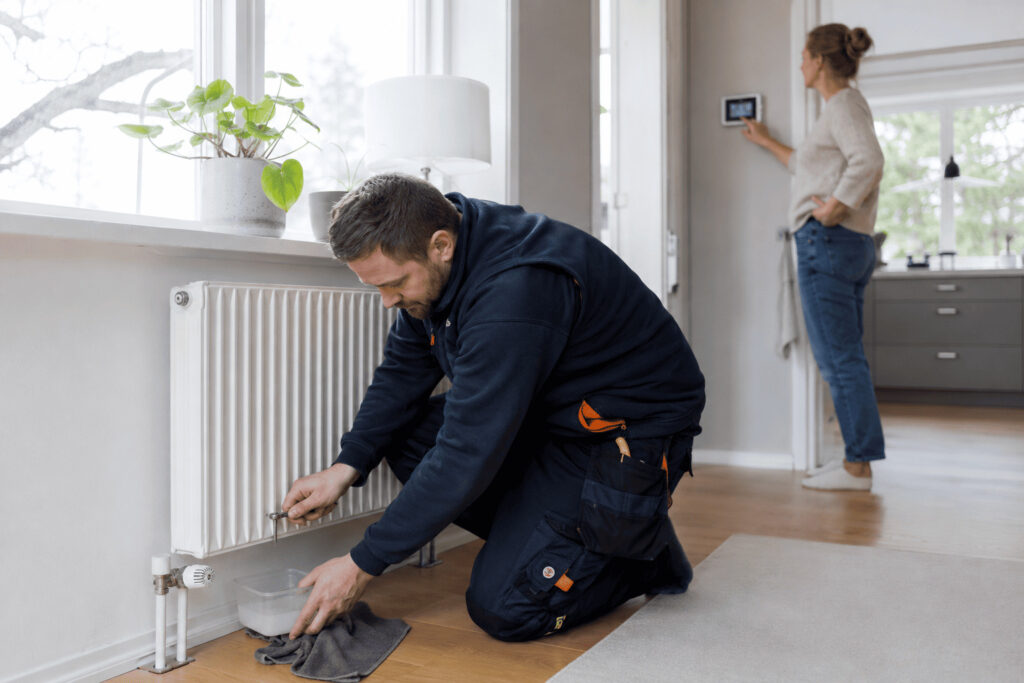

Luftning av radiatorer kan sänka systemtrycket tillfälligt
När radiatorer luftas lämnar både luft och ibland en mindre mängd vatten den slutna kretsen. Därför kan trycket i värmesystemet sjunka direkt efter luftningen. Ett mindre fall är normalt, särskilt om flera radiatorer har innehållit mycket luft, men trycket ska stabiliseras efter att systemet har fyllts till rätt nivå och cirkulationen kommit i gång igen.
Om radiatorerna behöver luftas ofta finns det däremot anledning att undersöka varför luften återkommer. Det kan bero på för lågt systemtryck, en automatavluftare som inte fungerar korrekt, ett mindre läckage eller att nytt syresatt vatten regelbundet fylls på. Att enbart fortsätta lufta behandlar då symptomet, inte grundorsaken.
Efter luftning bör anläggningen kontrolleras både kall och varm. Då går det att se om trycket i värmesystemet håller sig inom ett stabilt intervall eller fortsätter att falla.
Små läckage är inte alltid enkla att upptäcka
Ett läckage behöver inte lämna en tydlig vattenpöl. Små mängder kan avdunsta från varma rör, ventiler och radiatoranslutningar innan de når golvet. På äldre installationer kan även korrosion runt kopplingar skapa ett mycket långsamt läckage som bara syns som missfärgning, kalkavlagringar eller en grönaktig beläggning på koppar och mässing.
Kontrollera särskilt:
- radiatorventiler och luftningsnipplar
- kopplingar vid värmepump eller panna
- golvvärmefördelare
- cirkulationspumpar och unionskopplingar
- synliga rörgenomföringar
- anslutningar vid expansionskärlet
När trycket i värmesystemet sjunker långsamt under flera dagar kan en torr pappersbit eller absorberande duk runt misstänkta kopplingar göra mycket små läckage lättare att upptäcka. Dolda rör i golv eller väggar kräver däremot professionell felsökning, eftersom läckaget kan finnas långt från den plats där fukten blir synlig.
Säkerhetsventilen kan släppa ut vatten utan att det märks
Säkerhetsventilen skyddar värmesystemet mot för högt tryck. Om expansionskärlet inte tar upp vattnets volymökning kan trycket stiga kraftigt när anläggningen värms. Säkerhetsventilen öppnar då och släpper ut vatten. När systemet senare kallnar finns mindre vatten kvar och manometern visar ett lågt värde.
Det här skapar ett typiskt mönster där trycket i värmesystemet först stiger ovanligt mycket vid uppvärmning och därefter faller kraftigt när anläggningen svalnar. Villaägaren fyller på vatten, men samma förlopp upprepas.
Kontrollera spillröret från säkerhetsventilen. Om röret mynnar över en golvbrunn kan mindre utsläpp passera obemärkt. Fukt, droppmärken eller kalkavlagringar vid mynningen kan visa att ventilen har öppnat. Ventilen kan även börja läcka efter att smuts fastnat i sätet, även om expansionskärlet i övrigt fungerar.
Påfyllningsventilen och manometern kan ge missvisande symptom
En påfyllningsventil som inte stänger tätt kan långsamt släppa in vatten i systemet. Då stiger trycket snarare än sjunker, men följden kan bli att säkerhetsventilen öppnar och lämnar systemet med lågt tryck efter avkylning.
Manometern kan också visa fel. Om visaren har fastnat eller tryckgivaren ger ett felaktigt värde kan det se ut som att trycket i värmesystemet förändras trots att det verkliga trycket är stabilt. En tekniker kan kontrollera detta med ett separat mätinstrument.
Fyll inte på vatten varje gång trycket sjunker
Återkommande påfyllning är inte en långsiktig lösning. Nytt tappvatten innehåller syre och mineraler som kan bidra till korrosion, avlagringar och slam i ett slutet värmesystem. Ju oftare vatten fylls på, desto mer syre förs in i kretsen.
En enstaka påfyllning efter luftning kan vara rimlig. Om trycket i värmesystemet behöver återställas regelbundet ska orsaken i stället lokaliseras. Notera datum, kalltryck, varmtryck och om säkerhetsventilen har släppt ut vatten.
Temperaturväxlingar under vintern kan göra variationerna tydligare. På Stockholm Rör & VVS sida om trycket i värmesystemet under vintern finns mer information om hur kyla och uppvärmning påverkar avläsningen.
En sådan driftlogg gör det betydligt lättare att avgöra om felet beror på ett läckage, expansionskärlet, säkerhetsventilen eller en missvisande manometer.
Expansionskärlet är en vanlig orsak till stora trycksvängningar
När trycket i värmesystemet stiger snabbt vid uppvärmning och sedan faller kraftigt när anläggningen svalnar bör expansionskärlet kontrolleras. Kärlets uppgift är att ta emot den volymökning som uppstår när systemvattnet blir varmare. Om den funktionen försvinner finns det nästan inget utrymme för vattnet att expandera i.
Följden blir ofta att systemtrycket pressas upp mot säkerhetsventilens öppningstryck. Ventilen släpper då ut vatten för att skydda rör, radiatorer och värmekälla. När anläggningen kallnar igen har vattenvolymen minskat, samtidigt som en del vatten redan har lämnat systemet. Då kan trycket i värmesystemet ligga nära noll trots att det nyligen var ovanligt högt.
Det här är ett annat felmönster än ett långsamt, jämnt tryckfall från ett mindre läckage. Därför är det viktigt att jämföra avläsningen när systemet är kallt med värdet under stabil uppvärmning.
Systemtryck och förtryck är två olika saker
Systemtrycket är det tryck som visas på värmesystemets manometer. Förtrycket finns på expansionskärlets gassida, bakom membranet, och ska ge membranet rätt utgångsläge innan systemvattnet börjar expandera.
Förtrycket måste anpassas efter byggnadens statiska höjd och installationens konstruktion. Om det är för lågt kan kärlet redan vara fyllt med mycket vatten när anläggningen är kall. Då finns för liten gasvolym kvar för att ta emot expansionen när vattnet värms.
Om förtrycket är för högt kan systemvattnet ha svårt att komma in i kärlet förrän trycket i värmesystemet har stigit betydligt. Resultatet kan även då bli stora svängningar och en säkerhetsventil som öppnar.
Det är därför missvisande att automatiskt ställa både förtryck och systemtryck på samma generella värde. Diskussionen om trycket i expansionskärlet på Byggahus visar hur olika värden nämns beroende på bland annat husets höjd och systemets utförande. Ett forum kan ge praktisk igenkänning, men rätt inställning måste bestämmas utifrån den faktiska anläggningen.
Förtrycket kan inte mätas korrekt under fullt vattentryck
Ett vanligt misstag är att sätta en lufttrycksmätare på expansionskärlets ventil medan kärlet fortfarande belastas av värmesystemets vatten. Då påverkas avläsningen av trycket i värmesystemet, och resultatet visar inte säkert kärlets ursprungliga förtryck.
För en korrekt kontroll behöver vattensidan normalt göras trycklös vid kärlet. Beroende på installationen innebär det att systemet stängs av, får svalna och att vatten tappas ur eller kärlet isoleras från resten av kretsen. Först när membranet inte längre pressas av systemvattnet kan gassidans förtryck bedömas och justeras på ett tillförlitligt sätt.
Detta arbete bör göras med hänsyn till tillverkarens instruktioner. Felaktig tömning eller påfyllning kan föra in luft i systemet eller göra att säkerhetsfunktioner påverkas.
Membranet kan vara skadat
I ett membrankärl skiljer ett flexibelt membran systemvattnet från den trycksatta gassidan. Om membranet spricker kan vatten fylla den del av kärlet som skulle innehålla gas. Kärlet förlorar då sin fjädrande funktion och kan inte längre jämna ut trycket i värmesystemet.
Ett möjligt tecken är att det kommer vatten ur kärlets luftventil. Det tyder ofta på membranskada och innebär vanligtvis att kärlet behöver bytas. Att bara fylla på mer luft löser inte problemet när vatten och gas inte längre hålls åtskilda.
Ett kärl kan också tappa förtryck utan att membranet är trasigt. Gas kan långsamt försvinna genom ventil eller membran över tid. Då kan kärlet ibland återställas, förutsatt att det är rätt dimensionerat och i övrigt oskadat.
Ett för litet kärl ger samma typ av symptom
Även ett fungerande expansionskärl kan vara otillräckligt om det är för litet i förhållande till systemets vattenvolym och temperaturspann. Det kan bli aktuellt efter att värmesystemet byggts ut med fler radiatorer, golvvärme, bufferttank eller annan vattenburen utrustning.
När vattnet expanderar mer än kärlet kan ta emot stiger trycket i värmesystemet snabbt trots att membran och förtryck fungerar. Att höja eller sänka förtrycket på måfå löser då inte grundproblemet. Kärlets volym behöver kontrolleras mot hela systemets vattenmängd, temperaturer och säkerhetsventilens öppningstryck.
Det typiska mönstret är alltså att trycket i värmesystemet varierar kraftigt mellan kallt och varmt läge, att säkerhetsventilen släpper ut vatten och att villaägaren därefter behöver fylla på igen. När detta upprepas bör expansionskärlets förtryck, membran, storlek och anslutning undersökas som en sammanhängande felsökning.
Det här kan du kontrollera innan du ringer en VVS-tekniker
När trycket i värmesystemet sjunker bör du börja med en lugn okulär kontroll, inte med att fylla på vatten direkt. Läs av manometern när anläggningen är kall och notera värdet. Gör sedan en ny avläsning när värmesystemet har arbetat stabilt och framledningstemperaturen har stigit. Skillnaden mellan kallt och varmt läge visar ofta mer än en ensam mätning.
Kontrollera därefter synliga radiatorventiler, luftningsnipplar, rörkopplingar, golvvärmefördelare och anslutningar runt värmepumpen. Leta efter fukt, rost, kalkspår eller grönaktiga avlagringar. Små läckage kan avdunsta på varma ytor och lämnar därför inte alltid en synlig pöl.
Titta även på spillröret från säkerhetsventilen. Om det mynnar över en golvbrunn kan vatten försvinna utan att du ser det. Ett återkommande mönster där trycket i värmesystemet stiger kraftigt när anläggningen blir varm och därefter faller när den kallnar talar för att expansionskärl och säkerhetsventil behöver undersökas.
Expansionskärlets dimensionering och förtryck ska anpassas till bland annat den statiska höjden och anläggningens drifttryck. Det ska inte väljas utifrån ett generellt standardvärde som antas passa alla villor.
Dokumentera felet innan du fyller på
Skriv upp datum, systemtemperatur och manometerns värde. Notera också om radiatorer nyligen har luftats, om säkerhetsventilen har droppat och hur snabbt trycket i värmesystemet förändras. En enkel logg under några dagar kan hjälpa teknikern att skilja ett långsamt läckage från ett problem med expansionskärlet.
En enstaka påfyllning efter luftning kan vara rimlig, men återkommande påfyllning döljer bara felet. Den gör dessutom felsökningen svårare eftersom systemet återställs innan tryckförloppet har dokumenterats.
När behövs professionell felsökning?
Ta hjälp om trycket i värmesystemet fortsätter att falla efter påfyllning, om säkerhetsventilen släpper ut vatten, om manometern närmar sig noll eller om skillnaden mellan kallt och varmt system är ovanligt stor. Detsamma gäller när du misstänker ett dolt läckage eller när vatten kommer ur expansionskärlets luftventil.
En tekniker kan bland annat:
- verifiera manometerns avläsning med ett separat instrument
- kontrollera säkerhetsventilen och påfyllningsventilen
- avlasta och mäta expansionskärlets förtryck
- bedöma membranets skick och kärlets storlek
- tryckprova och dela upp systemet för att lokalisera ett läckage
Det är viktigt att kontrollera förtrycket när expansionskärlets vattensida är avlastad. Annars påverkar trycket i värmesystemet mätningen och värdet kan misstolkas.
Diskussionen på Byggahus visar också varför olika hus kan behöva olika tryck beroende på byggnadshöjd och systemtemperatur. Forumet ger praktiska perspektiv, men ska inte användas som tekniskt projekteringsunderlag.
Vanliga frågor
Vilket tryck ska ett värmesystem ha?
Det finns inget enda värde som passar alla villor. Rätt nivå beror på höjdskillnaden mellan manometern och systemets högsta punkt, expansionskärlets förtryck, driftstemperaturen och säkerhetsventilens inställning. Tillverkarens dokumentation och installationens dimensionering ska styra.
Är det normalt att trycket sjunker efter luftning?
Ja, en mindre sänkning kan uppstå när luft och lite vatten lämnar kretsen. Om trycket i värmesystemet fortsätter nedåt efter att rätt nivå har återställts finns sannolikt en annan bakomliggande orsak.
Kan jag fortsätta fylla på vatten?
Inte om behovet återkommer. Regelbunden påfyllning betyder att vatten lämnar systemet eller att tryckhållningen inte fungerar korrekt. Grundorsaken behöver då identifieras.
Varför stiger trycket snabbt när värmen startar?
Kraftiga tryckökningar vid uppvärmning är ett vanligt tecken på att expansionskärlet inte kan ta emot vattnets volymökning. Orsaken kan vara fel förtryck, skadat membran, stängd anslutning eller ett underdimensionerat kärl.
Åtgärda orsaken i stället för symptomet
När trycket i värmesystemet sjunker gång på gång behöver orsaken fastställas innan fler justeringar görs. Stockholm Rör & VVS kan kontrollera läckage, säkerhetsventil, manometer och expansionskärl och därefter rekommendera rätt åtgärd utifrån just din anläggning.
