Elpatron i bergvärmepump används som extra värmekälla när kompressorn inte ensam kan täcka husets behov av värme eller varmvatten. Att elpatronen går ibland är därför helt normalt. Problemet uppstår först när eltillskottet används mer än vad anläggningen och husets förutsättningar motiverar. Då kan orsaken vara allt från kraftig kyla och hög varmvattenförbrukning till felaktiga inställningar, dåliga flöden eller en bergvärmepump som inte längre levererar den effekt den ska.

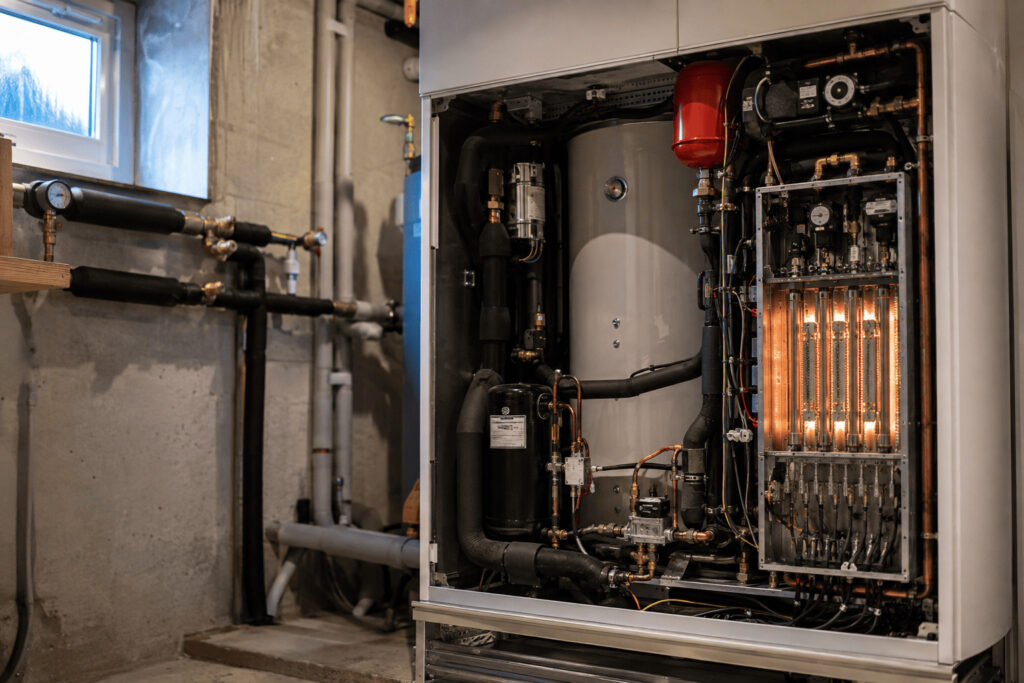

Så fungerar elpatron i bergvärmepump
En bergvärmepump hämtar energi från berget och använder en kompressor för att höja temperaturen så att energin kan användas till uppvärmning och varmvatten.
Elpatronen fungerar annorlunda. Den producerar värme direkt med elektricitet och fungerar därför som en kompletterande värmekälla när värmepumpen behöver hjälp.
En elpatron i bergvärmepump kan alltså jämföras med en reservmotor som systemet kopplar in när kompressorns tillgängliga effekt inte räcker för det aktuella behovet.
Det kan exempelvis inträffa när:
- utomhustemperaturen sjunker kraftigt
- huset behöver mycket värme på kort tid
- varmvattenförbrukningen är ovanligt hög
- kompressorn har nått sin maximala kapacitet
- styrsystemet tillfälligt prioriterar en högre temperatur
- något i värmesystemet gör att värmepumpen arbetar sämre än den borde
Att eltillskott finns är alltså inte i sig ett tecken på att anläggningen är felaktigt dimensionerad.
Det viktiga är hur ofta och hur mycket det används.
Berget står för grundenergin
Köldbärarvätskan cirkulerar genom borrhålet och hämtar lågtempererad energi ur berggrunden. Den energin förs tillbaka till bergvärmepumpen där processen kan börja.
Under normal drift ska bergvärmen och kompressorn stå för huvuddelen av värmeproduktionen.
Dra reglaget från normal vinterdrift till hög belastning.
Kompressorn täcker värmebehovet själv. Elpatronen behöver inte hjälpa till.
Varför behövs elpatronen över huvud taget?
En bergvärmeanläggning dimensioneras inte alltid för att kompressorn ensam ska klara husets absolut högsta möjliga effektbehov under årets kallaste timmar.
I vissa system är det mer ekonomiskt att låta värmepumpen täcka nästan hela årets värmebehov och använda elpatronen som spetslast under kortare perioder.
Det är därför fel att utgå från att en elpatron i bergvärmepump aldrig ska aktiveras.
Energimyndigheten lyfter i sitt arbete med värme och kyla vikten av att se uppvärmningen ur ett systemperspektiv och att effektivisera elanvändningen i byggnader. Myndigheten konstaterar samtidigt att uppvärmning och varmvatten står för en mycket stor del av energianvändningen i svenska bostäder.
För en villaägare betyder det att frågan inte bara är om eltillskott används, utan om hela systemet arbetar effektivt tillsammans.
En väl fungerande bergvärmepump kan därför ha vissa timmar med eltillskott utan att något är fel.
När är eltillskott normalt?
Det finns flera situationer där en elpatron i bergvärmepump kan gå utan att det finns anledning till oro.
Under årets kallaste dagar
När utomhustemperaturen faller ökar husets värmeförluster.
Samtidigt finns en gräns för hur mycket effekt kompressorn kan leverera. När husets behov blir större än den tillgängliga kompressoreffekten kopplas eltillskott in för att täcka skillnaden.
Det är särskilt normalt i anläggningar som är dimensionerade för så kallad spetslast.
Enstaka timmar eller perioder med eltillskott under mycket kalla vinterdygn behöver därför inte betyda att bergvärmepumpen är för liten.
Vid stort varmvattenbehov
Bergvärmepumpen ska ofta både värma huset och producera tappvarmvatten.
Om flera personer duschar efter varandra, ett stort badkar fylls eller hushållet plötsligt använder betydligt mer varmvatten än normalt kan systemet behöva extra effekt.
Då kan elpatron i bergvärmepump hjälpa till att återställa varmvattenkapaciteten snabbare.
Hur ofta det händer beror på bland annat varmvattenberedningens storlek, värmepumpens effekt och hushållets vanor.
Vid temperaturhöjning av varmvattnet
Vissa värmepumpar har funktioner där varmvattentemperaturen regelbundet höjs.
I sådana driftlägen kan eltillskott användas beroende på modell och inställningar. Därför är det viktigt att skilja på planerad drift och ett läge där elpatronen arbetar kontinuerligt för att kompressorn inte klarar uppgiften.
Hur mycket elpatron är normalt?
Det finns inget enda antal timmar som är rätt för alla bergvärmeanläggningar.
På Värmepumpsforum finns exempel på diskussioner om rimliga driftstimmar för elpatron, där just skillnader mellan hus, dimensionering, klimat och anläggningar blir tydliga. Forumdiskussionen ska inte ses som en norm eller teknisk standard, men den visar varför antalet timmar måste sättas i sitt sammanhang.
Två identiska bergvärmepumpar kan få helt olika mängd eltillskott om de sitter i två olika hus.
Det påverkas bland annat av:
- husets storlek
- isoleringsstandard
- geografiskt läge
- önskad inomhustemperatur
- radiatorernas dimensionering
- varmvattenförbrukning
- borrhålets förutsättningar
- värmepumpens effekt
- inställningar i styrsystemet
Därför är det mer relevant att titta på hur användningen förändras över tid.
Om en anläggning som tidigare nästan aldrig behövde eltillskott plötsligt börjar använda stora mängder kan det finnas anledning att felsöka.
När går elpatronen för mycket?
Det är framför allt när elpatron i bergvärmepump börjar bära en stor del av uppvärmningen som man bör undersöka orsaken.
Ett vanligt tecken är att elförbrukningen stiger utan att något tydligt har förändrats i hushållet.
Andra signaler kan vara:
- elpatronen går även vid relativt milt väder
- eltillskottet används under långa sammanhängande perioder
- värmepumpen har svårt att hålla rätt inomhustemperatur
- kompressorn går mycket men huset blir ändå inte varmt
- varmvatten tar längre tid att återhämta
- mängden tillsatsel ökar år efter år
- nya larm eller felkoder börjar visas
En elpatron i bergvärmepump som används ovanligt mycket är alltså ofta ett symptom snarare än själva felet.
Nästa steg är att ta reda på varför kompressorn behöver så mycket hjälp.
Elpatronen kan dölja andra problem
En av fördelarna med elpatronen är att huset fortfarande kan få värme även om värmepumpen inte arbetar optimalt.
Det är samtidigt en nackdel vid felsökning.
Eftersom eltillskottet kompenserar för den värme som saknas kan villaägaren märka problemet först på elräkningen.
Huset är fortfarande varmt, men en större del av energin kommer från direktverkande el i stället för från bergvärmepumpens kompressor.
I en fråga om elpatron hos Byggahus förklaras också den grundläggande skillnaden mellan värmepumpsdrift och elpatrondrift: elpatronen ger direkt elektrisk värme medan värmepumpen använder el för att flytta betydligt mer energi från värmekällan.
Det är därför längre perioder med hög användning av eltillskott är värda att reagera på.
En korrekt fungerande elpatron i bergvärmepump ska komplettera systemet när det behövs. Den ska inte utan tydlig anledning ta över arbetet från kompressorn.
Därför kan elpatronen börja gå mer än tidigare
Om mängden eltillskott ökar tydligt från ett år till ett annat bör man försöka förstå vad som har förändrats. En elpatron i bergvärmepump kan kompensera för flera olika problem, vilket gör att huset fortfarande känns varmt trots att anläggningen inte längre arbetar optimalt.
Det behöver inte innebära att bergvärmepumpen är trasig. Orsaken kan sitta i styrningen, det vattenburna värmesystemet, borrhålssidan eller i själva värmepumpen.
Det första vi vill veta vid en felsökning är därför inte bara hur många timmar elpatronen har gått. Vi vill också veta när den går, hur kompressorn arbetar samtidigt och vilka temperaturer systemet försöker uppnå.
Fel värmekurva kan aktivera eltillskott i onödan
Värmekurvan styr vilken framledningstemperatur bergvärmepumpen ska försöka leverera beroende på utomhustemperaturen.
Om kurvan är inställd högre än huset egentligen behöver kommer värmepumpen att försöka producera varmare vatten än nödvändigt. Det ökar belastningen på kompressorn och kan göra att en elpatron i bergvärmepump kopplas in tidigare än den annars hade behövt.
Ett vanligt misstag är att höja värmekurvan när ett eller två rum känns kalla.
Problemet kan då egentligen vara:
- en strypt radiator
- luft i värmesystemet
- dålig injustering
- en termostat som inte fungerar
- för lågt flöde genom en del av systemet
- en radiator som är för liten för rummet
Om hela värmekurvan höjs för att kompensera för ett lokalt problem måste bergvärmepumpen producera högre temperatur till hela huset.
Det kan både försämra effektiviteten och öka behovet av tillsatsel.
Högre temperatur kostar mer energi
En bergvärmepump arbetar generellt mer effektivt när den kan producera värme vid relativt låg temperatur.
Ett hus med stora radiatorer eller golvvärme kan därför ge värmepumpen bättre arbetsförutsättningar än ett system som kräver mycket hög framledningstemperatur under vintern.
Det betyder inte att äldre radiatorer automatiskt måste bytas. Men om elpatron i bergvärmepump används mycket behöver man kontrollera vilka temperaturer systemet faktiskt kräver.
Ibland går det att förbättra förutsättningarna genom injustering eller genom att åtgärda enstaka radiatorer i stället för att låta hela anläggningen arbeta på högre temperatur.
Dåligt flöde kan få bergvärmepumpen att arbeta fel
Värme måste kunna transporteras bort från värmepumpen och ut i huset.
Om flödet genom det vattenburna systemet är för lågt kan värmepumpens drift påverkas även om kompressorn i sig fungerar som den ska.
Orsaker kan bland annat vara smutsfilter, cirkulationspump, stängda termostater, felaktig injustering eller luft i systemet.
En elpatron i bergvärmepump kan då bli en del av symptomen eftersom styrsystemet försöker nå den temperatur huset efterfrågar.
Vid felsökning behöver man därför kontrollera både framledning och retur samt hur temperaturerna förändras när kompressorn arbetar.
Att bara titta på rumstemperaturen räcker inte.
Många stängda termostater kan påverka systemet
I ett värmepumpssystem är det ofta bättre att låta radiatorerna ha ett bra grundflöde och reglera husets temperatur med en korrekt inställd värmekurva än att strypa stora delar av systemet med termostater.
Om många radiatorer stängs samtidigt kan vattenflödet förändras kraftigt.
Exakt hur känsligt systemet är beror på hur installationen är uppbyggd, men det är en av de saker vi kontrollerar när en elpatron i bergvärmepump används mer än väntat.
Borrhålet påverkar hur mycket energi värmepumpen kan hämta
Bergvärmepumpen är beroende av att energi kan hämtas från borrhålet.
Köldbärarvätskan cirkulerar genom kollektorn och kommer tillbaka till värmepumpen med energi från berget. Temperaturen på köldbäraren varierar under året och är normalt lägre efter en lång uppvärmningssäsong än efter sommaren.
Om förutsättningarna på köldbärarsidan är dåliga kan kompressorns arbetsvillkor försämras.
Det innebär inte att varje låg köldbärartemperatur automatiskt är ett fel. Temperaturerna måste bedömas utifrån borrhål, installation, årstid och värmepumpens belastning.
Men vid ovanligt hög användning av elpatron i bergvärmepump är köldbärarsidan en relevant del av felsökningen.
Vi kan bland annat behöva kontrollera:
- inkommande och utgående köldbärartemperatur
- flödet genom kollektorn
- cirkulationspumpens funktion
- om det finns luft i systemet
- anläggningens effektuttag i förhållande till borrhålet
Det är särskilt viktigt efter ett byte till en kraftigare bergvärmepump där ett äldre borrhål fortsätter att användas.
En ny bergvärmepump kan ställa andra krav på ett gammalt borrhål
Att behålla ett befintligt energiborrhål när själva bergvärmepumpen byts är ofta möjligt, men den nya anläggningen måste dimensioneras med hänsyn till borrhålets förutsättningar.
En modern inverterstyrd bergvärmepump kan arbeta på ett annat sätt än den äldre maskinen den ersätter.
Om huset dessutom har byggts ut, fått högre inomhustemperatur eller förändrad varmvattenförbrukning kan energibehovet vara ett annat än när borrhålet dimensionerades.
I ett sådant läge kan hög användning av elpatron i bergvärmepump inte bedömas enbart genom att titta på pumpens nominella effekt.
Hela energisystemet behöver ses tillsammans.
Bergvärmepumpen kan vara underdimensionerad
Om kompressorn regelbundet når sin maximala kapacitet samtidigt som huset fortfarande behöver mer värme kommer eltillskottet att ta resten.
Det kan vara helt enligt den ursprungliga dimensioneringen.
Men om en elpatron i bergvärmepump står för stora mängder energi under en stor del av uppvärmningssäsongen finns anledning att kontrollera om anläggningen fortfarande passar huset.
Förutsättningarna kan ha förändrats sedan installationen.
Exempelvis kan huset ha fått:
- en tillbyggnad
- ett uppvärmt garage
- inredd källare eller vind
- större varmvattenbehov
- högre önskad inomhustemperatur
- förändrad ventilation
En pump som var rimligt dimensionerad när den installerades kan alltså få ett betydligt större uppdrag tio eller femton år senare.
En för stor bergvärmepump är inte heller automatiskt bättre
Det är lätt att dra slutsatsen att lösningen alltid är en större kompressor.
Så enkelt är det inte.
Värmepump, borrhål och värmesystem ska fungera tillsammans. Att sätta in en betydligt kraftigare maskin utan att kontrollera övriga delar kan skapa andra problem.
Dimensioneringen behöver bland annat ta hänsyn till hur mycket energi som kan hämtas från borrhålet, hur värmen kan avges i huset och hur värmepumpens effekt regleras.
Målet är alltså inte att eliminera varje möjlig minut med elpatron i bergvärmepump till vilket pris som helst.
Målet är en anläggning som ger låg total energianvändning, bra komfort och stabil drift över året.
Sliten kompressor kan öka behovet av elpatron
När en bergvärmepump blir äldre kan komponenter börja prestera sämre eller få fel.
Kompressorn är den centrala komponenten i kylkretsen. Om den inte längre levererar den värmeeffekt som förväntas kan styrsystemet behöva kompensera med mer eltillskott.
Samma sak kan hända om andra komponenter påverkar kylprocessen eller flödena.
Det är därför stigande användning av elpatron i bergvärmepump kan vara en av flera signaler på att en äldre anläggning behöver kontrolleras.
Man ska däremot inte döma ut kompressorn enbart utifrån antalet eltillskottstimmar.
Först behöver driftdata och temperaturer analyseras så att man kan skilja mellan ett problem i själva värmepumpen och ett problem i resten av systemet.
Elpatronen kan rädda värmen när kompressorn stannar
Elpatronen har också en viktig reservfunktion.
Om kompressorn får ett fel kan vissa bergvärmepumpar fortfarande använda eltillskott för att hålla huset varmt i väntan på service.
Då kan elpatron i bergvärmepump plötsligt stå för en mycket större del av uppvärmningen än vanligt.
Det är praktiskt eftersom huset inte behöver bli kallt direkt, men elförbrukningen kan öka kraftigt jämfört med normal värmepumpsdrift.
Om displayen visar att anläggningen går på tillsats eller reservdrift samtidigt som kompressorn inte arbetar bör orsaken undersökas snarare än att systemet lämnas i det läget under en längre period.

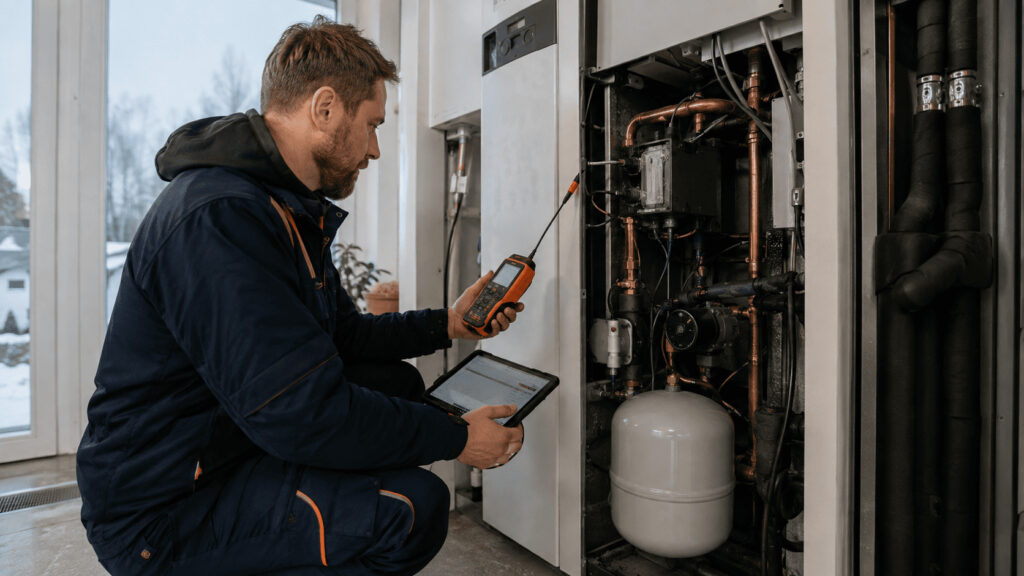

Kontrollera historiken innan du ändrar inställningarna
Moderna bergvärmepumpar kan ofta visa information om kompressordrift, tillsats, temperaturer och energianvändning.
Det är värdefull information när man försöker förstå varför en elpatron i bergvärmepump går.
Innan stora inställningsändringar görs är det klokt att dokumentera hur anläggningen faktiskt har arbetat.
Titta exempelvis på:
- när eltillskottet startar
- hur länge det går
- utomhustemperaturen vid tillfället
- kompressorns driftläge
- framledningstemperaturen
- varmvattenproduktionen
- eventuella larm
Då går det att skilja normal spetslast från ett återkommande problem.
Att på måfå blockera elpatronen eller ändra flera parametrar samtidigt kan annars göra felsökningen svårare och i värsta fall leda till att huset inte får tillräckligt med värme när behovet är som störst.
Vanliga frågor om elpatron i bergvärmepump
Ska elpatronen gå i en bergvärmepump?
Ja, ibland. En elpatron i bergvärmepump är där för att hjälpa kompressorn när värme- eller varmvattenbehovet tillfälligt är större än vad den klarar själv.
Det kan exempelvis ske under mycket kalla dagar, vid hög varmvattenförbrukning eller när värmepumpen behöver nå en högre temperatur än normalt.
Det viktiga är därför inte att elpatronen aldrig går, utan att den inte används mer än vad anläggningens dimensionering och driftförhållanden motiverar.
Varför går elpatronen när det inte är kallt ute?
Om eltillskottet går mycket även vid mildare väder bör orsaken undersökas.
En elpatron i bergvärmepump kan då kompensera för exempelvis felaktig värmekurva, dåligt flöde, problem med givare, låg kompressoreffekt eller ett ovanligt stort varmvattenbehov.
Det kan också handla om inställningar i styrsystemet.
Man bör därför inte dra slutsatsen att elpatronen är felet. Ofta är den bara den del av systemet som synligt kompenserar för något annat.
Hur ser jag om elpatronen är aktiv?
Det skiljer sig mellan fabrikat och modeller. På många moderna bergvärmepumpar går det att se eltillskott, tillsatseffekt eller motsvarande information i displayen eller i tillverkarens app.
Det kan också finnas historik över hur många timmar eller hur mycket energi elpatron i bergvärmepump har använt.
Benämningarna kan skilja sig. Leta efter ord som:
- tillsats
- eltillskott
- elpatron
- tillsatseffekt
- extra värme
- reservdrift
Om uppgifterna är svåra att tolka kan driftinformationen vara mycket värdefull vid en felsökning.
Kan jag stänga av elpatronen för att spara el?
Att helt blockera elpatronen utan att veta varför den används är sällan en bra första åtgärd.
Om kompressorn inte klarar husets effektbehov kan resultatet bli sjunkande inomhustemperatur eller brist på varmvatten.
En elpatron i bergvärmepump kan också fungera som reserv om kompressorn får ett fel.
Det är bättre att först ta reda på varför eltillskottet går och därefter bedöma om inställningarna kan optimeras.
Är elpatron dyr i drift?
Elpatronen omvandlar el direkt till värme. Bergvärmepumpens kompressor använder däremot elektricitet för att flytta energi från berget till huset och kan därför leverera betydligt mer värmeenergi än den el som kompressorn använder.
Därför blir en långvarigt aktiv elpatron i bergvärmepump normalt betydligt dyrare än när värmepumpen kan täcka samma värmebehov med kompressorn.
Det är också därför en tydlig ökning av eltillskott kan märkas på hushållets totala elförbrukning.
Hur mycket eltillskott är för mycket?
Det finns ingen universell gräns.
En villa med stort värmebehov och en bergvärmeanläggning dimensionerad för spetslast kan använda mer eltillskott än ett mycket välisolerat hus med en större inverterstyrd värmepump.
Det mest intressanta är ofta förändringen över tid.
Om en elpatron i bergvärmepump går betydligt mer den här vintern än tidigare trots liknande temperaturer och boendevanor finns det anledning att kontrollera anläggningen.
Kan en gammal bergvärmepump använda mer elpatron?
Ja. En äldre anläggning kan med tiden få komponentproblem eller prestera sämre än när den var ny.
Det kan innebära att kompressorn inte längre täcker lika stor del av husets värmebehov och att eltillskottet behöver hjälpa till oftare.
Men ålder i sig är inte tillräckligt för att avgöra om värmepumpen ska bytas.
När elpatron i bergvärmepump ökar behöver man först kontrollera varför. I vissa fall räcker en service eller justering. I andra fall kan ett byte vara mer ekonomiskt än fortsatta reparationer och hög användning av tillsatsel.
Kan för litet borrhål göra att elpatronen går?
Borrhålets förutsättningar kan påverka bergvärmepumpens drift.
Om värmepumpen har svårt att hämta den energi som behövs från köldbärarsidan kan kompressorns arbetsförhållanden försämras. Det kan i sin tur bidra till ett större behov av tillsats.
Det är däremot inte möjligt att avgöra borrhålets funktion genom att enbart titta på antalet timmar med elpatron i bergvärmepump.
Köldbärartemperaturer, flöden, borrdjup, dimensionering och värmepumpens effekt behöver bedömas tillsammans.
Så minskar du onödig användning av elpatron
Målet är inte att stänga av elpatronen till varje pris. Målet är att skapa förutsättningar för kompressorn att täcka så stor del av husets värmebehov som anläggningen är dimensionerad för.
Det börjar med rätt inställningar.
Värmekurvan bör vara anpassad så att huset blir varmt med så låg framledningstemperatur som möjligt. Radiatorer och golvvärme behöver ha rätt flöde och värmesystemet ska vara ordentligt injusterat.
Det är också viktigt att hålla koll på smutsfilter, cirkulationspumpar och andra komponenter som påverkar vattenflödet.
Om användningen av elpatron i bergvärmepump ändå är hög behöver man gå vidare och kontrollera kompressordrift, köldbärarsida, temperaturer och värmepumpens faktiska kapacitet.
Titta på hela anläggningen innan du byter bergvärmepump
Hög elförbrukning betyder inte automatiskt att en ny värmepump är lösningen.
En äldre bergvärmepump kan vara sliten, men samma symptom kan uppstå om radiatorerna är fel injusterade, värmekurvan är för hög eller flödet är dåligt.
Därför bör beslutet om byte komma efter en teknisk bedömning.
När vi felsöker hög användning av elpatron i bergvärmepump tittar vi på samspelet mellan:
- kompressorn
- eltillskottet
- borrhålet
- köldbärarflödet
- framledning och retur
- husets radiatorer eller golvvärme
- varmvattenproduktionen
- styrsystemets inställningar
Det ger en bättre bild av om problemet kan åtgärdas eller om anläggningen har nått en punkt där ett byte är rimligare.
När bör du boka felsökning?
Det finns framför allt anledning att få systemet kontrollerat om elpatronen börjar bete sig annorlunda än tidigare.
Det gäller exempelvis om:
- eltillskottet går långa perioder vid milt väder
- elförbrukningen plötsligt ökar
- huset inte når önskad temperatur
- kompressorn går konstant utan att räcka till
- värmepumpen visar återkommande larm
- varmvattenkapaciteten har försämrats
- elpatronen används betydligt mer än tidigare vintrar
En elpatron i bergvärmepump är i sig inte ett felmeddelande. Men förändrad drift kan vara ett tydligt tecken på att något i systemet behöver kontrolleras.
Få hjälp med bergvärmepump och eltillskott
Om elpatronen går mer än du förväntar dig kan Stockholm Rör & VVS kontrollera varför.
Vi går igenom värmepumpens driftdata, inställningar, temperaturer, flöden och värmesystem för att avgöra om eltillskottet är normalt eller om det finns något som bör åtgärdas.
En väl fungerande elpatron i bergvärmepump ska finnas där när den behövs, men bergvärmens kompressor ska göra huvuddelen av arbetet under normal drift.
Begär offert eller boka felsökning av din bergvärmepump hos Stockholm Rör & VVS.
